Affichage graphique de la temperature du DHT11

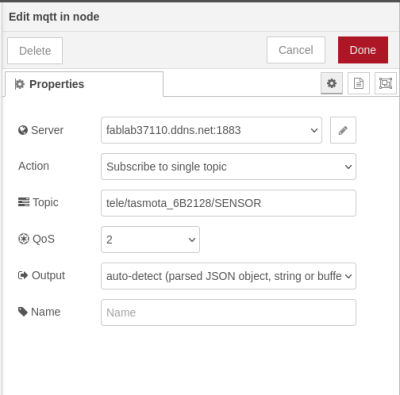

On part de notre Noeud MQTT in precedent :

Avec bien sur le serveur MQTT ⇒ fablab37110.ddns.net:1883

Le bon Topic : tele/tasmota_XXXXXX/SENSOR ( XXXXXX etant le numero de votre ESP32 dans tasmota )

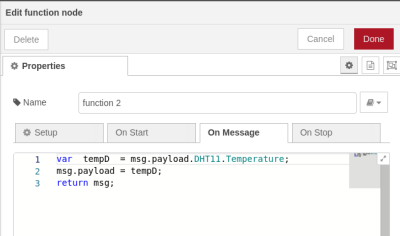

On ajoute un noeud “function” avec le code suivant : ( On remarque ici le nom DHT11 qui indique que l'on prends la valeur du capteur externe DHT11 et non pas la temperature de l'ESP32…)

var tempD = msg.payload.DHT11.Temperature;
msg.payload = tempD;
return msg;

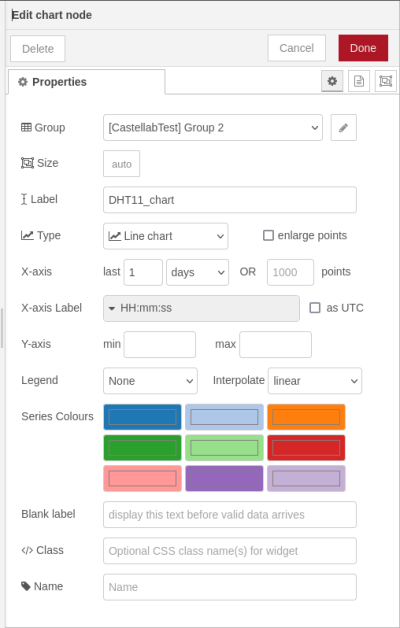

on ajoute le noeud “chart”

On indique le nom du “tab” ( page de votre dashboard ) ici “CastellabTest” et le groupe ( elements regroupé dans une même colonne ) ici “Group 2”
On change le “Label” ici “DHT11_chart”
Le Type ⇒ “Line chart” ( on pourra le changer plus tard …)
le champ “X-axis” on mets “ 1 Day” ( 1 jour)
le reste en implicite
On appuie sur “Done” et bien sur “Deploy”

On relie les 3 noeuds ensemble et l'on valide ( Deploy)

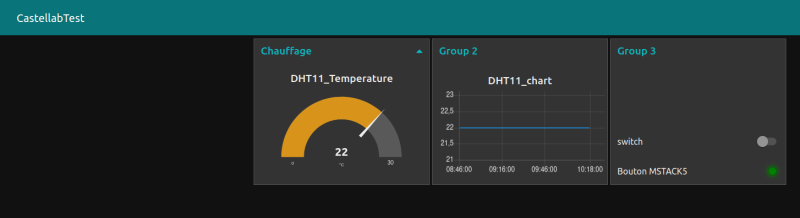

Dashboard DHT11_chart

On ouvre notre dashboard : http://castellab.ddnsfree.com:18xx/ui/ ( xx etant votre numéro de node-red …)

On retrouve bien notre page dashboard ici “ CastellabTest” et notre group “Groupe 2” , le graphique ayant une plage journaliere glissante , la temperature n'a pas changé en 2 heures, on visualise une ligne horizontale.

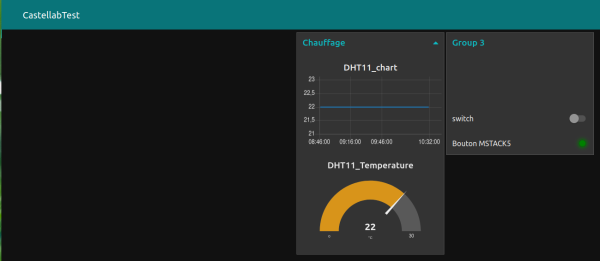

Je peux mettre les 2 noeuds DHT11 “chart” et “gauge” dans le même groupe ici “ Chauffage ” ce qui permet de voir que les groupes peuvent etre des colonnes ..

Commander un Relais avec un ESP32 et Tasmota

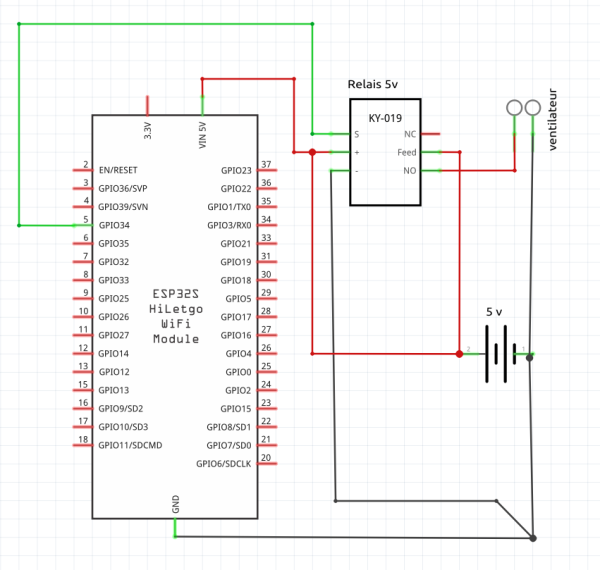

Schema de principe

Materiels

1 esp32
1 relais 5v
1 ventilateur
1 alimentation 5V externe
1 Planche à pain

Commentaires

On branche le relais sur la borne GPIO 34 ( A adapter suivant votre configuration )
On Raccorde l'alimentaion à la sortie du relais en serie avec le ventilateur
On alimente l ESP32 avec l'alimentation 5V
On valide dans la confuration de notre ESP32 via Tasmota la borne 34 en mode “Relais”
