NRF24L01

Utilisation du module nRF24L01+ avec un ESP32

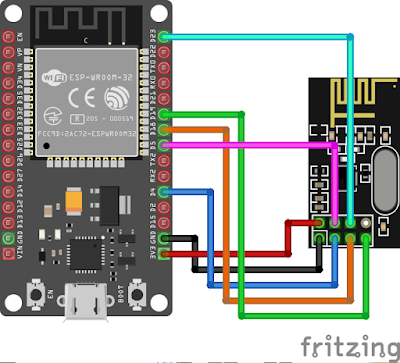

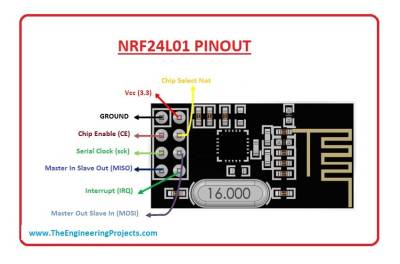

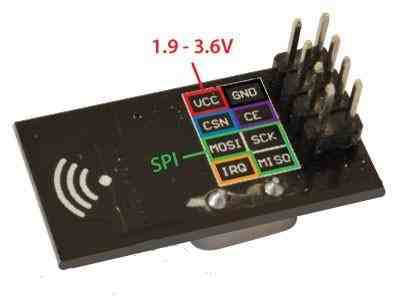

Branchement du module nRF24L01 à la carte ESP32 :

GND du nRF24L01 - GND de l'ESP32
VCC du nRF24L01 - 3V3 de l'ESP32
CE du nRF24L01 - D4 de l'ESP32
CSN du nRF24L01 - D5 de l'ESP32
SCK du nRF24L01 - D18 de l'ESP32
MOSI du nRF24L01 - D23 de l'ESP32
MISO du nRF24L01 - D19 de l'ESP32
IRQ du nRF24L01 - Pas branché

Programmes Exemple

Esp32_NRF24L01_Emmission_001.ino

/*******************************************************************
 Chaque seconde, un nombre est émis par un module nRF24L01
 branché à une carte ESP32 ou ESP8266.

********************************************************************/

#include <SPI.h>
#include "nRF24L01.h"
#include "RF24.h"

int compteur = 0;

RF24 radio(4, 5);
const uint64_t addresse = 0x1111111111;
const int taille = 32;
char message[taille + 1];

void setup(void)
{
  Serial.begin(115200);
  Serial.println("Emetteur de donnees");
  radio.begin();
  radio.openWritingPipe(addresse);
}

void loop(void)
{
  compteur++;
  itoa(compteur, message, 10);
  Serial.print("J'envoie maintenant "); // pour débogage
  Serial.println(message);

  radio.write( message, taille ); // émission du message via nRF24L01

  delay(1000);

}

Esp32_NRF24L01_Reception001.ino

/***********************************************************

Sketch permettant à un ESP32 ou un ESP8266 de recevoir des messages
en provenance d'un autre microcontrôleur par l'entremise d'un
module nRF24L01.
Les messages reçus sont affichés dans le moniteur série.

*************************************************************/

#include <SPI.h>
#include "nRF24L01.h"
#include "RF24.h"

RF24 radio(4, 5);

const uint64_t adresse = 0x1111111111;
const int taille = 32;
char message[taille + 1];

void setup(void)
{
  Serial.begin(115200);
  Serial.println("Recepteur RF24");
  radio.begin();
  radio.openReadingPipe(1, adresse);
  radio.startListening();
}

void loop(void)
{
  while ( radio.available() )
  {
    radio.read( message, taille );
    Serial.print("Message recu : ");
    Serial.println(message);
  }
}

Maquette de test

ESP32_BP_NRF24L01_Emission002_GL.ino

#include <DFRobot_MCP23017.h>

#include <SPI.h>
#include "nRF24L01.h"
#include "RF24.h"

//definition tunnel communication
#define tunnel1 "PIPE1"
#define tunnel2 "PIPE2"
#define tunnel3 "PIPE3"
#define tunnel4 "PIPE4"
#define tunnel5 "PIPE5"
#define tunnel6 "PIPE6"




DFRobot_MCP23017 mcp(Wire, /*addr =*/0x27);//constructor, change the Level of A2, A1, A0 via DIP switch to revise the I2C address within 0x20~0x27.
#define Led0 mcp.eGPB0
#define Led1 mcp.eGPB1
#define Bp0 mcp.eGPA0
#define Bp1 mcp.eGPA1

int MemLed0 =0;
int MemBp0 =0;
int tempo0 =50;

int MemLed1 =0;
int MemBp1 =0;
int tempo1 =50;

int compteur = 0;

RF24 radio(4, 5);
const byte adresses[][6] = {tunnel1, tunnel2, tunnel3, tunnel4, tunnel5, tunnel6};
const int taille = 32;
char message[taille + 1];
char messageACK[taille +1];



void DebugVar(int nb, int valBP0) {
  Serial.print("temps = ");Serial.println(nb);
  Serial.print("Bp0 =");Serial.println(digitalRead(mcp.eGPA0));
  Serial.print("ValeurBp0 =");Serial.println(digitalRead(valBP0));
  Serial.print("MemBp0 =");Serial.println(MemBp0);
  Serial.print("MemLed0 =");Serial.println(MemLed0);
  delay(250);
}
int LectBp0() {
// Bouton O -- Led0

  int valeurBp0 = mcp.digitalRead(mcp.eGPA0);


//Temps 0
  if(valeurBp0== 0 && MemBp0 == 0 && MemLed0 == 0){
     mcp.digitalWrite(mcp.eGPB0, LOW); MemBp0 = 0; MemLed0 =0;
     //delay(tempo0);DebugVar(0,valeurBp0);
  }
  //Temps  1
  if (valeurBp0 == 1 && MemBp0 ==0 && MemLed0 == 0) {
      mcp.digitalWrite(mcp.eGPB0, HIGH);MemBp0 =1;MemLed0 = 1;
      //delay(tempo0);DebugVar(1,valeurBp0);
  }
  //Temps 2
  if (valeurBp0 == 0 && MemBp0 ==1 && MemLed0 == 1) {
      mcp.digitalWrite(mcp.eGPB0, HIGH);MemBp0 =0;MemLed0 = 1;
      //delay(tempo0);DebugVar(2,valeurBp0);
  }
  //Temps 3
  if (valeurBp0 == 1 && MemBp0 ==0 && MemLed0 == 1) {
      mcp.digitalWrite(mcp.eGPB0, LOW);MemBp0 =1;MemLed0 = 0;
      //delay(tempo0);DebugVar(3,valeurBp0);
  }
  //Temps 4
  if (valeurBp0 == 0 && MemBp0 ==1 && MemLed0 == 0) {
      mcp.digitalWrite(mcp.eGPB0, LOW);MemBp0 =0;MemLed0 = 0;
      //delay(tempo0);DebugVar(4,valeurBp0);
  }
  delay(20);
  return(!valeurBp0);

}

int LectBp1(){
// Bouton 1 -- Led1

  uint8_t valeurBp1 = mcp.digitalRead(mcp.eGPA1);


//Temps 0
  if(valeurBp1== 0 && MemBp1 == 0 && MemLed1 == 0){
     mcp.digitalWrite(mcp.eGPB1, LOW); MemBp1 = 0; MemLed1 =0;
     //delay(tempo0);DebugVar(0,valeurBp0);
  }
  //Temps  1
  if (valeurBp1 == 1 && MemBp1 ==0 && MemLed1 == 0) {
      mcp.digitalWrite(mcp.eGPB1, HIGH);MemBp1 =1;MemLed1 = 1;
      //delay(tempo0);DebugVar(1,valeurBp0);
  }
  //Temps 2
  if (valeurBp1 == 0 && MemBp1 ==1 && MemLed1 == 1) {
      mcp.digitalWrite(mcp.eGPB1, HIGH);MemBp1 =0;MemLed1 = 1;
      //delay(tempo0);DebugVar(2,valeurBp0);
  }
  //Temps 3
  if (valeurBp1 == 1 && MemBp1 ==0 && MemLed1 == 1) {
      mcp.digitalWrite(mcp.eGPB1, LOW);MemBp1 =1;MemLed1 = 0;
      //delay(tempo0);DebugVar(3,valeurBp0);
  }
  //Temps 4
  if (valeurBp1 == 0 && MemBp1 ==1 && MemLed1 == 0) {
      mcp.digitalWrite(mcp.eGPB1, LOW);MemBp1 =0;MemLed1 = 0;
      //delay(tempo0);DebugVar(4,valeurBp0);
  }
  return(valeurBp1);
}

void setup() {
  Serial.begin(115200);


  Serial.println("Emetteur de donnees");
  radio.begin();
  radio.setChannel(125);
  radio.setPALevel(RF24_PA_MIN);
  radio.setDataRate(RF24_250KBPS);
  radio.openWritingPipe(adresses[0]);
   //pour recevoir
  radio.openReadingPipe(1, adresses[1]);//ouverture tunnel2 en LECTURE (reception Radio)
  radio.openReadingPipe(2, adresses[2]);//ouverture tunnel3 en LECTURE (reception Radio)
  radio.openReadingPipe(3, adresses[3]);//ouverture tunnel4 en LECTURE (reception Radio)
  radio.openReadingPipe(4, adresses[4]);//ouverture tunnel5 en LECTURE (reception Radio)
  radio.openReadingPipe(5, adresses[5]);//ouverture tunnel6 en LECTURE (reception Radio)






  while(mcp.begin() != 0){
    Serial.println("Initialization of the chip failed, please confirm that the chip connection is correct!");
    delay(1000);
  }

  mcp.pinMode(Bp0, INPUT);
  mcp.pinMode(Bp1, INPUT);
  mcp.pinMode(mcp.eGPB0,OUTPUT);
  mcp.pinMode(Led0,OUTPUT);
  mcp.digitalWrite(mcp.eGPB0, LOW);
  mcp.digitalWrite(Led1, LOW);

}

void loop() {


//Lecture Boutons poussoir
LectBp0();
//LectBp1();
//Serial.println(LectBp0());


compteur  = LectBp0();
//Serial.println(compteur);
//delay(200);
// envoie message
if (compteur == 1 ){
  radio.stopListening();
  itoa(compteur, message, 10);
  Serial.print("J'envoie maintenant "); // pour débogage
  Serial.println(message);//Serial.print(" ");Serial.println(LectBp0());
  radio.write( message, taille ); // émission du message via nRF24L01
  delay(200);
  compteur = 0;
}

radio.startListening();
if(radio.available()){

  while ( radio.available() )
    {
      radio.read( messageACK, taille );
      Serial.print("MessageACK  recu : ");
      Serial.println(messageACK);
    }
    delay(20);
 }
 delay(5);


}

ESP32_BP_NRF24L01_Reception002_GL.ino

#include <DFRobot_MCP23017.h>

#include <SPI.h>
#include "nRF24L01.h"
#include "RF24.h"



DFRobot_MCP23017 mcp(Wire, /*addr =*/0x27);//constructor, change the Level of A2, A1, A0 via DIP switch to revise the I2C address within 0x20~0x27.
#define Led0 mcp.eGPB0
#define Led1 mcp.eGPB1
#define Bp0 mcp.eGPA0
#define Bp1 mcp.eGPA1

int MemLed0 =0;
int MemBp0 =0;
int tempo0 =50;
int MMentier = 0;

int MemLed1 =0;
int MemBp1 =0;
int tempo1 =50;

int compteur = 0;


//definition tunnel de communication
#define tunnel1 "PIPE2"
#define tunnel2 "PIPE1"
#define tunnel3 "PIPE3"
#define tunnel4 "PIPE4"
#define tunnel5 "PIPE5"
#define tunnel6 "PIPE6"

RF24 radio(4, 5);
const byte adresses[][6] = {tunnel1, tunnel2, tunnel3, tunnel4, tunnel5, tunnel6};
const int taille = 32;
char message[taille + 1];
char messageACK[taille +1];




int LectBp0(int ValMessage) {
// Bouton O -- Led0

  //int valeurBp0 = mcp.digitalRead(mcp.eGPA0);
  int valeurBp0 = ValMessage;


//Temps 0
  if(valeurBp0== 0 && MemBp0 == 0 && MemLed0 == 0){
     mcp.digitalWrite(mcp.eGPB0, LOW); MemBp0 = 0; MemLed0 =0;
     //delay(tempo0);DebugVar(0,valeurBp0);
  }
  //Temps  1
  if (valeurBp0 == 1 && MemBp0 ==0 && MemLed0 == 0) {
      mcp.digitalWrite(mcp.eGPB0, HIGH);MemBp0 =1;MemLed0 = 1;
      //delay(tempo0);DebugVar(1,valeurBp0);
  }
  //Temps 2
  if (valeurBp0 == 0 && MemBp0 ==1 && MemLed0 == 1) {
      mcp.digitalWrite(mcp.eGPB0, HIGH);MemBp0 =0;MemLed0 = 1;
      //delay(tempo0);DebugVar(2,valeurBp0);
  }
  //Temps 3
  if (valeurBp0 == 1 && MemBp0 ==0 && MemLed0 == 1) {
      mcp.digitalWrite(mcp.eGPB0, LOW);MemBp0 =1;MemLed0 = 0;
      //delay(tempo0);DebugVar(3,valeurBp0);
  }
  //Temps 4
  if (valeurBp0 == 0 && MemBp0 ==1 && MemLed0 == 0) {
      mcp.digitalWrite(mcp.eGPB0, LOW);MemBp0 =0;MemLed0 = 0;
      //delay(tempo0);DebugVar(4,valeurBp0);
  }

  return(valeurBp0);

}

int LectBp1(){
// Bouton 1 -- Led1

  uint8_t valeurBp1 = mcp.digitalRead(mcp.eGPA1);
  //uint8_t valeurBp1 =  );

//Temps 0
  if(valeurBp1== 0 && MemBp1 == 0 && MemLed1 == 0){
     mcp.digitalWrite(mcp.eGPB1, LOW); MemBp1 = 0; MemLed1 =0;
     //delay(tempo0);DebugVar(0,valeurBp0);
  }
  //Temps  1
  if (valeurBp1 == 1 && MemBp1 ==0 && MemLed1 == 0) {
      mcp.digitalWrite(mcp.eGPB1, HIGH);MemBp1 =1;MemLed1 = 1;
      //delay(tempo0);DebugVar(1,valeurBp0);
  }
  //Temps 2
  if (valeurBp1 == 0 && MemBp1 ==1 && MemLed1 == 1) {
      mcp.digitalWrite(mcp.eGPB1, HIGH);MemBp1 =0;MemLed1 = 1;
      //delay(tempo0);DebugVar(2,valeurBp0);
  }
  //Temps 3
  if (valeurBp1 == 1 && MemBp1 ==0 && MemLed1 == 1) {
      mcp.digitalWrite(mcp.eGPB1, LOW);MemBp1 =1;MemLed1 = 0;
      //delay(tempo0);DebugVar(3,valeurBp0);
  }
  //Temps 4
  if (valeurBp1 == 0 && MemBp1 ==1 && MemLed1 == 0) {
      mcp.digitalWrite(mcp.eGPB1, LOW);MemBp1 =0;MemLed1 = 0;
      //delay(tempo0);DebugVar(4,valeurBp0);
  }
  return(valeurBp1);
}


void envoiemessage1(){
   radio.stopListening();
   itoa(255,messageACK, 10);
   radio.write(messageACK, taille);
   Serial.print("messageACK1 = ");Serial.println(messageACK);
   delay(20);
   radio.startListening();
}

void envoiemessage2(){
   radio.stopListening();
   itoa(128,messageACK, 10);
   radio.write(messageACK, taille);
   Serial.print("messageACK2 = ");Serial.println(messageACK);
   delay(20);
   radio.startListening();
}



void setup() {
  Serial.begin(115200);


  Serial.println("Recepteur RF24");
  radio.begin();
  radio.setChannel(125);
  radio.setPALevel(RF24_PA_MIN);
  radio.setDataRate(RF24_250KBPS);
  radio.openWritingPipe(adresses[0]); // Ouverture tunnel1 en ECRITURE
  radio.openReadingPipe(1, adresses[1]); // Ouverture tunnel2 en LECTURE
  radio.openReadingPipe(2, adresses[2]); // Ouverture tunnel3 en LECTURE
  radio.openReadingPipe(3, adresses[3]); // Ouverture tunnel4 en LECTURE
  radio.openReadingPipe(4, adresses[4]); // Ouverture tunnel5 en LECTURE
  radio.openReadingPipe(5, adresses[5]); // Ouverture tunnel6 en LECTURE





  while(mcp.begin() != 0){
    Serial.println("Initialization of the chip failed, please confirm that the chip connection is correct!");
    delay(1000);
  }

  mcp.pinMode(Bp0, INPUT);
  mcp.pinMode(Bp1, INPUT);
  mcp.pinMode(mcp.eGPB0,OUTPUT);
  mcp.pinMode(Led0,OUTPUT);
  mcp.digitalWrite(mcp.eGPB0, LOW);
  mcp.digitalWrite(Led1, LOW);

}

void loop() {





//Reception Message
radio.startListening();
if (radio.available()){
while ( radio.available() )
  {
    radio.read( message, taille );
    Serial.print("Message recu : ");
    Serial.println(message);
  }
  delay(20);
}
delay(5);

int Mentier = atoi(message);

if ( Mentier == 0 && MMentier == 0 ) {

   message[0] = '\0';  Mentier = 0;
   mcp.digitalWrite(mcp.eGPB0, LOW);
   delay(500);
}
if ( Mentier == 1 && MMentier == 0 ) {

   message[0] = '\0';  Mentier = 0;
   mcp.digitalWrite(mcp.eGPB0, HIGH);
   MMentier = 1;
   envoiemessage1();
   delay(500);
}
if ( Mentier == 1 && MMentier == 1 ) {
   message[0] = '\0';  Mentier = 0;
   mcp.digitalWrite(mcp.eGPB0, LOW);
   MMentier = 0;
   envoiemessage2();
   delay(500);
}
}

L'achat de nrf24L01

Pas presser sur Aliexpress

Plus rapide sur Gotronic ... mais plus cher

Table des matières

NRF24L01

Faire dialoguer un Raspberry et un Arduino via nRF24L01

Datasheet NRF24L01

Utilisation du module nRF24L01+ avec l’Arduino

Utilisation du module nRF24L01+ avec un ESP32

Programmes Exemple

Maquette de test

L'achat de nrf24L01
