Parcours Arduino débutant

Que peut on faire avec un Arduino

Domotique

Autres Idées 001

Idées 002

Modélisme Ferroviaire

Fabriquer un Drone avec un Arduino

Modelisme 001

Programmes pour modelisme

Arduino et Raspberry 001

Arduino et Raspberry 002

Arduino et Raspberry 003

Un Livre qui étudie des projets avec le Raspberry et/ou L'Arduino

On fini en beauté : avec un Feu d'artifice

Toutes les cartes arduino

les cartes arduino actuelles

Les cartes Arduino que l'on va utiliser

Arduino UNO

Arduino Mega

Arduino Nano

Arduino Nano Connect RP2040 https://store.arduino.cc/products/arduino-nano-rp2040-connect-with-headers

Les logiciels utiliser

A télécharger sur votre ordinateur :

La version IDE Arduino au 01/09/2024 est la 2.3.2 , mais on peut bien sur utiliser une version plus ancienne 1.8.19 ou une version en ligne

* IDE Arduino

Interface graphique d'utilisation de l'utilitaire “avrdude” de Atmel (celui qui est utilisé, notamment, par Arduino IDE pour téléverser le firmware ou fichier .hex sur la carte mère de votre imprimante préférée, dès lors qu'elle est à base de microcontroleur Atmel (comme l'ATmega 2560, UNO, ou ATiny ). Cet outil est développé et entretenu par Zak Kemble (cf. http://blog.zakkemble.net/avrdudess-a-gui-for-avrdude/). *AVRDUDESS

PlateformIO est un éco système open source conçu pour le développement IOS supportant le framework Arduino. Celui-ci est accessible depuis tout type de systèmes d’exploitation puis qu’il est programmé en python. *platformio pour programmer un arduino

Pour tester en ligne

Tinkercad

Après avoir creer un compte gratuit ou utiliser votre compte Google , vous pourrez tester vos montage Arduino et aussi faire de modélisation ( Simplifiée ) pour des pieces 3D .

Un exemple de montage arduino

Le materiel dont on va avoir besoin

Comparaison des caractéristiques des principales cartes Arduino et autres cartes

Cartes MControleurs (bits) Mhz V Flash(KB)Boot(KB)SRam(KB)EEpromDigitalI/OPWMAnalogI/Oint
Uno ATmega328P 8 16 5 32 0.5 2 1 14 6 62
Nano ATmega328P 8 16 5 32 2 2 1 14 6 82
Mega ATmega2560 8 16 5 256 8 8 4 54 15 166
Giga STM32H747XI 2Coeurs 32M7=480 M4=240 3.32MB 1MB 76 12 12 76
Micro ATmega32U4 8 16 5 32 4 2.5 1 20 7 125
Leonardo ATmega32U4 8 16 5 32 4 2.5 1 20 7 125
Nano RP2040 ARM Cortex M0+ 321333.316M2642020820
MKR ZERO SAMD21 Cortex-M0 32 48 3.3 256 32 no 2212 810
DUE AT91SAM3X8E 32 84 3.3512 96 54 12 1454
MKR WIFI 1010SAMD21 Cortex-M0 32 48 3.3 256 32no 8 12 8 10
MKR Vidor 4000] Intel® Cyclone® 10CL016 FPGA-SAMD21 Cortex®-M0 32 48/200 3.3 20008000 no 22tout 88
ESP32 Xtensa® single-/dual-core 32 240 2.7 ~ 3.6 64000520 448 ROM28 tout 18
PYBStick26 STM32F411 32 100 1.7 V to 3.6 512128 17 17 6
DocAtiny85 ATINY85 8 1-20 5 8 - 512o512o 6 22-

Materiels

Des liens pour des kits arduino

Arduino France : Kits 001 Arduino

Cdiscount : Kits 002 Arduino

Kubii : Kits 003 Arduino

Lextronic : Kits 004 Arduino

Semageek :Kits 005 Arduino

Arduino cc :Kits 006 Arduino

Gotronic :Kits 007 Arduino

eBay : Kits 008 Arduino

Adafruit : Kits 009 Arduino

SainSmart : Kits 010 Arduino

…….

Pour apprendre à utiliser un Arduino

Un MOOC pour s initier à l'Arduino (fin inscription 12/2020)

Des cours donner au Funlab de Tours il y a quelques temps ...

Des Quiz pour mieux connaître l'Arduino

Le langage C

Le Langage C++ Le C++ en Ligne

Reference Langage Arduino FR

ATtiny 85

Doc : SRAM Arduino

Des programmes Arduino ...

Arduino : le blog d'Eskimon

Des Livres

*Arduino : le guide complet pdf FR

*Arduino pour les nuls

Arduino le grand Livre

Arduino Reference EN

On apprend de nos erreurs

les variables globales et la fonction void setup Les variables

le sens des LEDS : cathode = -, anode = +, le meplat = -

la valeur d une résistance : 220 ohms n'est pas 10k ohms mesure des resistances et anneaux Calcul resistances Tension de seuil

la connexion à la carte Arduino : les ports USB sur windows 10

La syntaxe du langage Arduino : les ; et les { et }

Non détection des cartes Arduino :

Nano : soit mettre ancien bootloader, soit mettre Uno comme carte dans –> outils –> type de cartes –> UNO

Mega ou nano : le port COM non reconnu sous W10 , mettre à jour pilote dans gestion des périphériques, clic droit sur port COM et MAJ pilotes

Les programmes pour commencer

Voir dans les programmes exemples de l IDE arduino Arduino le grand Livre p221Programmes des montages N°1

Blink.ino
int led = 13;

void setup() {
  pinMode(led, OUTPUT);      // Définit la pin 13 comme pin de sortie
}

// the loop routine runs over and over again forever:
void loop() {
  digitalWrite(led, HIGH);   // Allume la LED
  delay(1000);               // Attend une seconde
  digitalWrite(led, LOW);    // Eteint la LED
  delay(1000);               // Attend une seconde
}

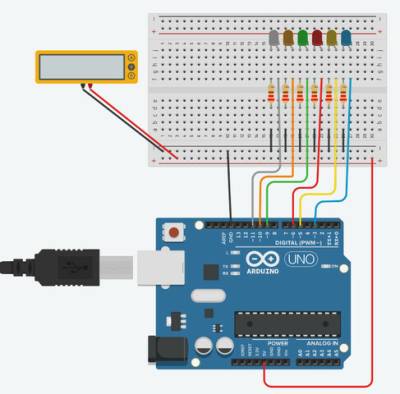

Le chenillard avec des LEDS Programme 1

Chenillard001.ino
int led1 = 3; // Déclaration de la variable
int led2 = 5; // Déclaration de la variable
int led3 = 6; // Déclaration de la variable
int led4 = 9; // Déclaration de la variable
int led5 = 10; // Déclaration de la variable
int led6 = 11; // Déclaration de la variable


void setup() {
  pinMode(led1,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led2,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led3,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led4,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led5,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led6,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)

}

void loop() {

    digitalWrite(led1, HIGH);
    delay(200);
    digitalWrite(led1, LOW);
    delay(200);

    digitalWrite(led2, HIGH);
    delay(200);
    digitalWrite(led2, LOW);
    delay(200);

    digitalWrite(led3, HIGH);
    delay(200);
    digitalWrite(led3, LOW);
    delay(200);

    digitalWrite(led4, HIGH);
    delay(200);
    digitalWrite(led4, LOW);
    delay(200);

    digitalWrite(led5, HIGH);
    delay(200);
    digitalWrite(led5, LOW);
    delay(200);

    digitalWrite(led6, HIGH);
    delay(200);
    digitalWrite(led6, LOW);
    delay(200);


}

Chenillard programme2

Chenillard002.ino
// ce programme allume les leds une par une
int pin[6]={3,5,6,9,10,11};
int temp0=50; //tempo pour allumer les leds
int temp1=50; // tempo pour eteindre

void setup(){
for (int i = 0 ; i<=5 ; i++){
pinMode(pin[i], OUTPUT);
}
}

void loop(){
for (int i = 0 ; i<=5 ; i++){ // boucle for pour allumer les leds une par une
digitalWrite(pin[i], HIGH);
delay(temp0);
digitalWrite(pin[i], LOW);
delay(temp0);
}
for (int i = 5 ; i>=0 ; i--){
digitalWrite(pin[i], LOW);
delay(temp1);
digitalWrite(pin[i], HIGH);
delay(temp0);

}

}

Chenillard Programme 3 en utilisant une fonction sinus

Chenillard003.ino
// les sorties avec PWM
#define LED1 11
#define LED2 10
#define LED3 9
#define LED4 6
#define LED5 5
#define LED6 3

// Valeur pour decaler le sinus
#define DECAL PI*2/6

// configuration des sorties
void setup(){
    pinMode(LED1, OUTPUT);
    pinMode(LED2, OUTPUT);
    pinMode(LED3, OUTPUT);
    pinMode(LED4, OUTPUT);
    pinMode(LED5, OUTPUT);
    pinMode(LED6, OUTPUT);
}

void loop() {
  for (float i=0; i<PI*2; i=i+PI*2/1000) {
    analogWrite(LED1,sin(i)*127.5+127.5);
    analogWrite(LED2,sin(i+DECAL)*127.5+127.5);
    analogWrite(LED3,sin(i+DECAL*2)*127.5+127.5);
    analogWrite(LED4,sin(i+DECAL*3)*127.5+127.5);
    analogWrite(LED5,sin(i+DECAL*4)*127.5+127.5);
    analogWrite(LED6,sin(i+DECAL*5)*127.5+127.5);
  }
}

Chenillard Programme 4 avec moins de ligne de code toujours en utilisant une fonction sinus

ChenillardSinus4
// ce programme allume les leds une par une
int pin[6]={3,5,6,9,10,11};



// Valeur pour decaler le sinus
#define DECAL PI*2/6


void setup(){
for (int i = 0 ; i<=5 ; i++){
pinMode(pin[i], OUTPUT);
}
}

void loop() {
  for (float i=0; i<PI*2; i=i+PI*2/300) {
    analogWrite(LED6,sin(i+DECAL*5)*127.5+127.5);
    // ATTENTION ce programme ne fonctionne pas il faut ajouter une boucle for ...
    // A vous de chercher une solution pour remplacer 6 lignes par une seule....
    // Indices : boucle for imbriquée dans la première  avec une valeur de 0 à 5 ....
     }
  }
}

Correctionprogramme correction

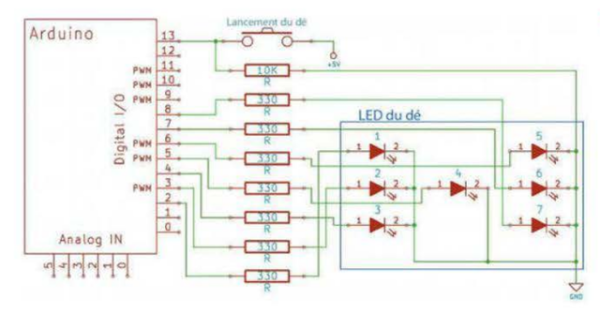

Des Électronique 1 avec Bouton poussoir

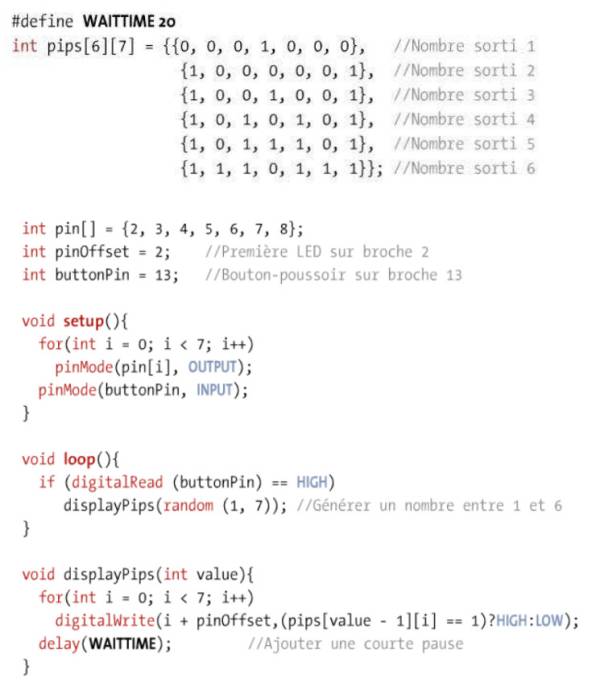

Des électronique 2

La condition ternaire en langage C

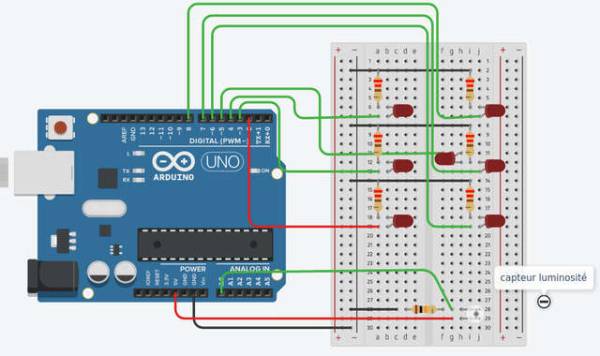

Le des électronique 2 avec capteur Lumière

Des électronique

Des_electronique.ino
const int ECART=100;
const int TEMPO=2000;

void setup(){

	randomSeed(analogRead(1));

	for(int i=2;i<=8;i++){
		pinMode(i,OUTPUT);
	}
}

void loop(){

	int luminosite1=analogRead(0);
	delay(100);
	int luminosite2=analogRead(0);

	if(luminosite2-luminosite1>ECART){


		afficheDe(random(1,7));

		delay(TEMPO);
		eteintDe();
	}
}

void afficheDe(int nombre){

	if(nombre==1){
		digitalWrite(5,HIGH);
	}

	if(nombre==2){
		digitalWrite(2,HIGH);
		digitalWrite(8,HIGH);
	}

	if(nombre==3){
		digitalWrite(2,HIGH);
		digitalWrite(5,HIGH);
		digitalWrite(8,HIGH);
	}

	if(nombre==4){
		digitalWrite(2,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(8,HIGH);
	}
	if(nombre==5){
		digitalWrite(2,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(8,HIGH);
		digitalWrite(5,HIGH);
	}

	if(nombre==6){
		digitalWrite(2,HIGH);
		digitalWrite(3,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(7,HIGH);
		digitalWrite(8,HIGH);
	}
}

void eteintDe(){
	for(int i=2;i<=8;i++){
		digitalWrite(i,LOW);
	}
}

TP

TP et corrections cours Arduino

Correction3

Correction_2 Corrections LCD I2CCréer des caractères sur un LCD---page doc LCD

Correction Corrections et Doc—-Doc 74HC595—-Autre Alternative MCP23017
