les cartes arduino actuelles

Arduino Nano Connect RP2040 https://store.arduino.cc/products/arduino-nano-rp2040-connect-with-headers

La version IDE Arduino au 01/09/2024 est la 2.3.2 , mais on peut bien sur utiliser une version plus ancienne 1.8.19 ou une version en ligne

* IDE Arduino

Interface graphique d'utilisation de l'utilitaire “avrdude” de Atmel (celui qui est utilisé, notamment, par Arduino IDE pour téléverser le firmware ou fichier .hex sur la carte mère de votre imprimante préférée, dès lors qu'elle est à base de microcontroleur Atmel (comme l'ATmega 2560, UNO, ou ATiny ). Cet outil est développé et entretenu par Zak Kemble (cf. http://blog.zakkemble.net/avrdudess-a-gui-for-avrdude/). *AVRDUDESS

PlateformIO est un éco système open source conçu pour le développement IOS supportant le framework Arduino. Celui-ci est accessible depuis tout type de systèmes d’exploitation puis qu’il est programmé en python. *platformio pour programmer un arduino

Tinkercad

Après avoir creer un compte gratuit ou utiliser votre compte Google , vous pourrez tester vos montage Arduino et aussi faire de modélisation ( Simplifiée ) pour des pieces 3D .

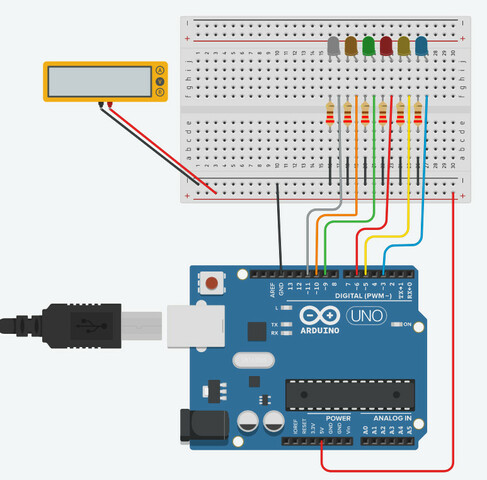

Un exemple de montage arduino

Materiels

Arduino France : Kits 001 Arduino

Cdiscount : Kits 002 Arduino

Kubii : Kits 003 Arduino

Lextronic : Kits 004 Arduino

Semageek :Kits 005 Arduino

Arduino cc :Kits 006 Arduino

Gotronic :Kits 007 Arduino

eBay : Kits 008 Arduino

Adafruit : Kits 009 Arduino

SainSmart : Kits 010 Arduino

…….

Un MOOC pour s initier à l'Arduino (fin inscription 12/2020)

Des cours donner au Funlab de Tours il y a quelques temps ...

Des Quiz pour mieux connaître l'Arduino

Le langage C

Le Langage C++ Le C++ en Ligne

Reference Langage Arduino FR

ATtiny 85

Doc : SRAM Arduino

Des programmes Arduino ...

Arduino : le blog d'Eskimon

*Arduino : le guide complet pdf FR

*Arduino pour les nuls

Arduino le grand Livre

Arduino Reference EN

les variables globales et la fonction void setup Les variables

le sens des LEDS : cathode = -, anode = +, le meplat = -

la valeur d une résistance : 220 ohms n'est pas 10k ohms mesure des resistances et anneaux Calcul resistances Tension de seuil

la connexion à la carte Arduino : les ports USB sur windows 10

La syntaxe du langage Arduino : les ; et les { et }

Non détection des cartes Arduino :

Nano : soit mettre ancien bootloader, soit mettre Uno comme carte dans –> outils –> type de cartes –> UNO

Mega ou nano : le port COM non reconnu sous W10 , mettre à jour pilote dans gestion des périphériques, clic droit sur port COM et MAJ pilotes

Voir dans les programmes exemples de l IDE arduino Arduino le grand Livre p221Programmes des montages N°1

Blink.ino

int led = 13;

void setup() {
  pinMode(led, OUTPUT);      // Définit la pin 13 comme pin de sortie
}

// the loop routine runs over and over again forever:
void loop() {
  digitalWrite(led, HIGH);   // Allume la LED
  delay(1000);               // Attend une seconde
  digitalWrite(led, LOW);    // Eteint la LED
  delay(1000);               // Attend une seconde
}

Chenillard001.ino

int led1 = 3; // Déclaration de la variable
int led2 = 5; // Déclaration de la variable
int led3 = 6; // Déclaration de la variable
int led4 = 9; // Déclaration de la variable
int led5 = 10; // Déclaration de la variable
int led6 = 11; // Déclaration de la variable


void setup() {
  pinMode(led1,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led2,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led3,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led4,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led5,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)
  pinMode(led6,OUTPUT); // Défini la variable en tant que sortie (OUTPUT)

}

void loop() {

    digitalWrite(led1, HIGH);
    delay(200);
    digitalWrite(led1, LOW);
    delay(200);

    digitalWrite(led2, HIGH);
    delay(200);
    digitalWrite(led2, LOW);
    delay(200);

    digitalWrite(led3, HIGH);
    delay(200);
    digitalWrite(led3, LOW);
    delay(200);

    digitalWrite(led4, HIGH);
    delay(200);
    digitalWrite(led4, LOW);
    delay(200);

    digitalWrite(led5, HIGH);
    delay(200);
    digitalWrite(led5, LOW);
    delay(200);

    digitalWrite(led6, HIGH);
    delay(200);
    digitalWrite(led6, LOW);
    delay(200);


}

Chenillard002.ino

// ce programme allume les leds une par une
int pin[6]={3,5,6,9,10,11};
int temp0=50; //tempo pour allumer les leds
int temp1=50; // tempo pour eteindre

void setup(){
for (int i = 0 ; i<=5 ; i++){
pinMode(pin[i], OUTPUT);
}
}

void loop(){
for (int i = 0 ; i<=5 ; i++){ // boucle for pour allumer les leds une par une
digitalWrite(pin[i], HIGH);
delay(temp0);
digitalWrite(pin[i], LOW);
delay(temp0);
}
for (int i = 5 ; i>=0 ; i--){
digitalWrite(pin[i], LOW);
delay(temp1);
digitalWrite(pin[i], HIGH);
delay(temp0);

}

}

Chenillard003.ino

// les sorties avec PWM
#define LED1 11
#define LED2 10
#define LED3 9
#define LED4 6
#define LED5 5
#define LED6 3

// Valeur pour decaler le sinus
#define DECAL PI*2/6

// configuration des sorties
void setup(){
    pinMode(LED1, OUTPUT);
    pinMode(LED2, OUTPUT);
    pinMode(LED3, OUTPUT);
    pinMode(LED4, OUTPUT);
    pinMode(LED5, OUTPUT);
    pinMode(LED6, OUTPUT);
}

void loop() {
  for (float i=0; i<PI*2; i=i+PI*2/1000) {
    analogWrite(LED1,sin(i)*127.5+127.5);
    analogWrite(LED2,sin(i+DECAL)*127.5+127.5);
    analogWrite(LED3,sin(i+DECAL*2)*127.5+127.5);
    analogWrite(LED4,sin(i+DECAL*3)*127.5+127.5);
    analogWrite(LED5,sin(i+DECAL*4)*127.5+127.5);
    analogWrite(LED6,sin(i+DECAL*5)*127.5+127.5);
  }
}

ChenillardSinus4

// ce programme allume les leds une par une
int pin[6]={3,5,6,9,10,11};



// Valeur pour decaler le sinus
#define DECAL PI*2/6


void setup(){
for (int i = 0 ; i<=5 ; i++){
pinMode(pin[i], OUTPUT);
}
}

void loop() {
  for (float i=0; i<PI*2; i=i+PI*2/300) {
    analogWrite(LED6,sin(i+DECAL*5)*127.5+127.5);
    // ATTENTION ce programme ne fonctionne pas il faut ajouter une boucle for ...
    // A vous de chercher une solution pour remplacer 6 lignes par une seule....
    // Indices : boucle for imbriquée dans la première  avec une valeur de 0 à 5 ....
     }
  }
}

Correctionprogramme correction

Des électronique 2

La condition ternaire en langage C

Des électronique

Des_electronique.ino

const int ECART=100;
const int TEMPO=2000;

void setup(){

	randomSeed(analogRead(1));

	for(int i=2;i<=8;i++){
		pinMode(i,OUTPUT);
	}
}

void loop(){

	int luminosite1=analogRead(0);
	delay(100);
	int luminosite2=analogRead(0);

	if(luminosite2-luminosite1>ECART){


		afficheDe(random(1,7));

		delay(TEMPO);
		eteintDe();
	}
}

void afficheDe(int nombre){

	if(nombre==1){
		digitalWrite(5,HIGH);
	}

	if(nombre==2){
		digitalWrite(2,HIGH);
		digitalWrite(8,HIGH);
	}

	if(nombre==3){
		digitalWrite(2,HIGH);
		digitalWrite(5,HIGH);
		digitalWrite(8,HIGH);
	}

	if(nombre==4){
		digitalWrite(2,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(8,HIGH);
	}
	if(nombre==5){
		digitalWrite(2,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(8,HIGH);
		digitalWrite(5,HIGH);
	}

	if(nombre==6){
		digitalWrite(2,HIGH);
		digitalWrite(3,HIGH);
		digitalWrite(4,HIGH);
		digitalWrite(6,HIGH);
		digitalWrite(7,HIGH);
		digitalWrite(8,HIGH);
	}
}

void eteintDe(){
	for(int i=2;i<=8;i++){
		digitalWrite(i,LOW);
	}
}

TP et corrections cours Arduino

Correction3

Correction_2 Corrections LCD I2CCréer des caractères sur un LCD---page doc LCD

Correction Corrections et Doc—-Doc 74HC595—-Autre Alternative MCP23017
