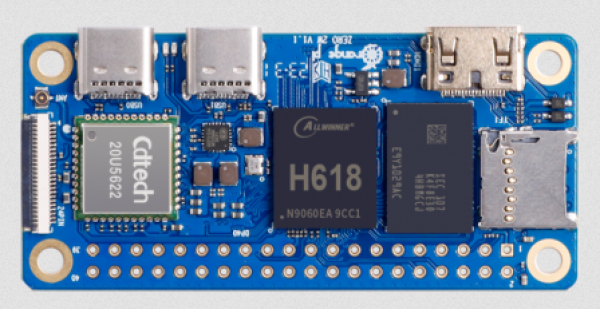

1. - 1 carte Orange PI zero 1Go ( pour serveur MQTT et node red )
2. - 1 carte sd >= 8 go
3. - le logiciel https://www.balena.io/etcher/
4. - 1 PC sous windows ou linux
5. - 1 adaptateur HDMI/mini HDMI
6. - 1 cable HDMI/HDMI
7. - 1 ecran HDMI
8. - 1 clavier USB
9. - 1 adaptateur USBC vers USB
10. - 1 logiciel pour l'OrangePI Zero serveur

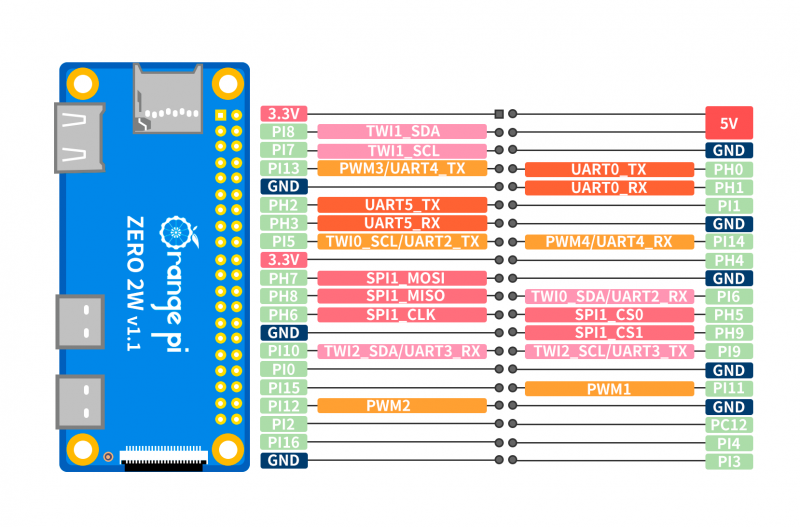

11. - 1 alimentation 5V 2A USBC ou directe sur les broches GPIO +5V et GND

1. - 1 carte Orange PI zero 1Go ( pour serveur MQTT et node red )
2. - 1 carte sd >= 8 go
3. - le logiciel https://www.balena.io/etcher/
4. - 1 PC sous windows ou linux
5. - 1 Convertisseur USB↔série 3.3V
6. - 1 logiciel pour l'OrangePI Zero serveur
7. - 1 alimentation 5V 2A USBC ou directe sur les broches GPIO +5V et GND

Chargement sous ubuntu

Chargement sous windows

Connexion serie Orangepi

1. - Brancher l'ecran HDMI et le clavier sur l'adaptateur USBC /USB qui lui même est branche sur l USBC1, l'alimentation sur USBC0
2. - Demmarrer l'orange Pi zero
3. - Sur l'ecran en mode terminal, on visualise : orangepi@orangepizero2w:~$
4. - On tape sudo orangepi-config !!!!Attention clavier en qwerty!!!!

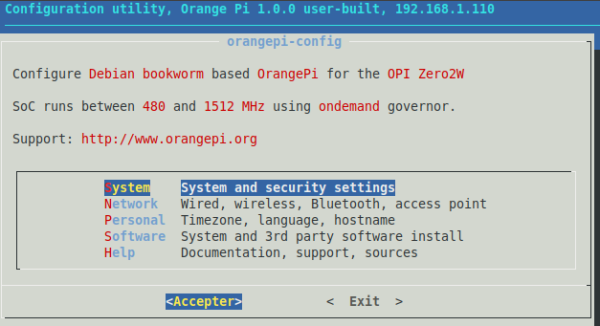

5. - On obtient une fenetre

Dans “Personnal” on peut modifier la langue et son clavier en français

Dans “Network” , on peut parametrer le wifi ( SSID et mot de passe Wifi de votre Box)

Pour connaitre @IP de votre orangePI taper dans un terminal :

  ip a


si vous avez le wifi , cela sera de la forme :

wlan0 inet = 192.168.1.xxx

si vous avez une connection Filaire ( carte fille ajoutée sur l'orangepi Zero )

enpxxxx inet = 192.168.1.xxx

-1- Soit on utilise Putty

-2- Soit on utilise le mode terminal sous linux ou sous windows10/11 ( PowerShell)

 ssh orangepi@IP   et ensuite on vous demande le mot de passe



Installer MQTT , Mosquitto sous Linux Debian FR

Tout d'abord, mettez à jour et actualisez votre index de paquet Debian via la commande apt ci-dessous.

  sudo apt update -y
  sudo apt upgrade -y

Recherchez le package mosquitto à l'aide de la commande apt suivante.

  sudo apt search mosquitto


commande apt ci-dessous pour installer les packages Mosquitto

  sudo apt install -y  mosquitto mosquitto-clients


vérifiez le service Mosquitto via la commande systemctl suivante.

  sudo systemctl is-enabled mosquitto
  sudo systemctl status mosquitto


 sudo nano /etc/mosquitto/mosquitto.conf


Copier les 3 lignes ci-dessous à la fin du fichier mosquitto.conf


 #listerner 1883
 port 1883
 allow_anonymous true


Exécutez la commande mosqitto_sub suivante pour recevoir des messages sur le sujet test sur le premier terminal ( Terminal 1 )

  sudo mosquitto_sub -h localhost -t test


Ensuite, ouvrez une nouvelle session de terminal ( Terminal 2 ) de votre serveur et exécutez la commande mosquitto_pub suivante pour envoyer des messages au sujet test

  sudo mosquitto_pub -h localhost -t test -m "Hello from terminal 2"
  sudo mosquitto_pub -h localhost -t test -m "Hello from terminal 2 - Publisher"
  sudo mosquitto_pub -h localhost -t test -m "Hello"

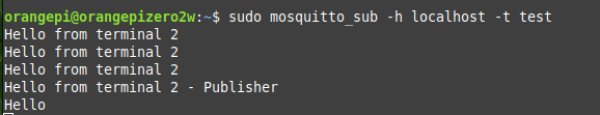

Vous verrez alors les messages publiés via le mosquitto_pub sur le récepteur mosquitto_sub (Terminal 1), ce qui signifie que l'installation du serveur et du client Mosquitto a réussi.

Installer Node-Red sur Debian

Installer Nginx sous linux

     sudo apt-get update
     sudo apt-get install nginx


  sudo apt-get install nodejs


Test nodejs :

  node -v


  sudo apt-get install npm


Test npm

  npm -v


  sudo npm install -g --unsafe-perm node-red node-red-admin


OU idem raspberry ( ok sur orangepi )

 bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)

Lançons maintenant Node-RED :

node-red-start

Avant de découvrir son interface, puisque nous allons utiliser Node-RED en domotique, nous voulons qu’il se lance automatiquement au démarrage de notre OrangePi.

Pour ce faire, nous avons besoin de cette commande :

sudo systemctl enable nodered.service

  sudo apt-get install ufw -y


 sudo ufw enable

et ouvrir les ports sur l'Orangepi

 sudo ufw allow 1883
 sudo ufw allow 1880
 sudo ufw allow 22
 sudo ufw allow 443

afficher l'etat des regles du pare feux

 sudo ufw status verbose


Pour activer la journalisation du pare feux

 sudo ufw logging on


Un reboot en mode terminal sur l'OrangePi

 sudo shutdown -r now

Nous en avons fini avec notre terminal et nous allons désormais utiliser une interface graphique avec notre navigateur préféré :

192.168.XX.XXX:1880 (@IP de votre Orange Pi) et creer un noeud MQTT in avec le l'@IP du serveur MQTT et mettre “test” dans le sujet
