Affichage temperature DHT11 raccordé sur ESP32

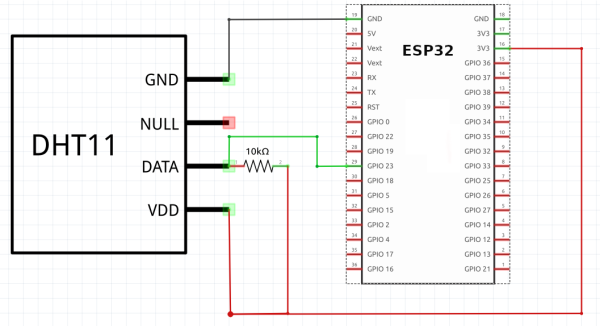

Schema de raccordement
Configuration de tasmota

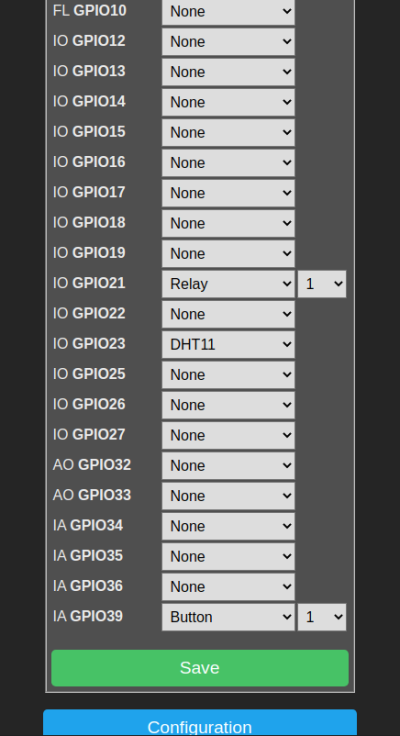

Tasmota avec un DHT11 raccordé sur GPIO23 de l ESP32

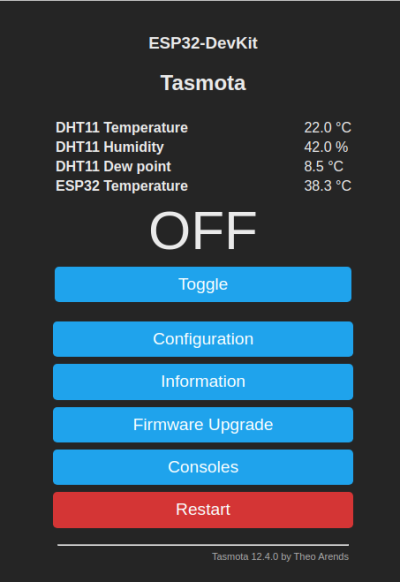

Apres un retour au menu principal ( main Menu ), on doit voir sur tasmota les informations de temperature et d humidité de notre DHT11

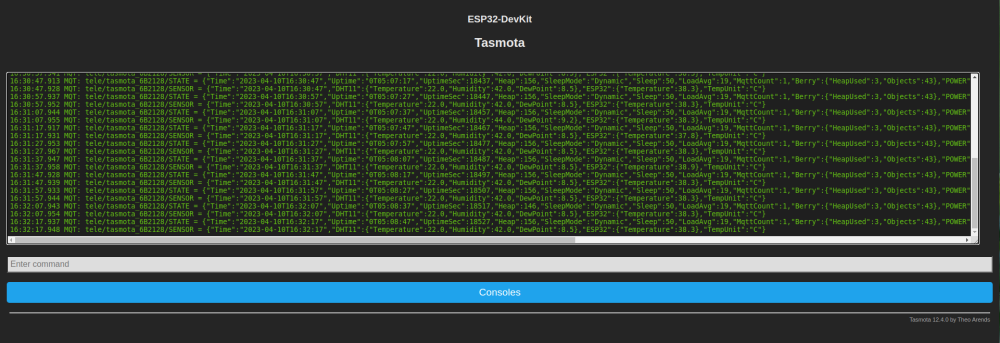

En mode “Console” , on verra defiller les infos du DHT11 : 16:30:47.928 MQT: tele/tasmota_6B2128/SENSOR = {“Time”:“2023-04-10T16:30:47”,“DHT11”:{“Temperature”:22.0,“Humidity”:42.0,“DewPoint”:8.5}, “ESP32”:{“Temperature”:38.3},“TempUnit”:“C”}

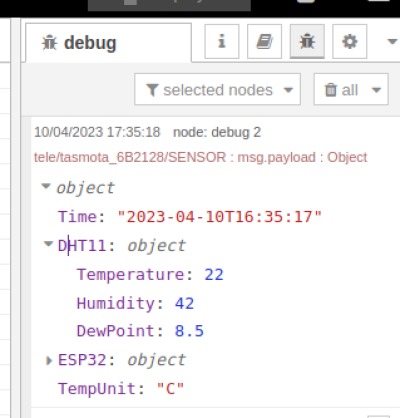

Affichons maintenant notre ecran Node-red : castellab.ddnsfree.com:18xx et affichons les infos en mode debug, nous voyons bien la temperature du DHT11 qui s'affiche ( Cliquant sur DHT11) ici “Temperature : 22”

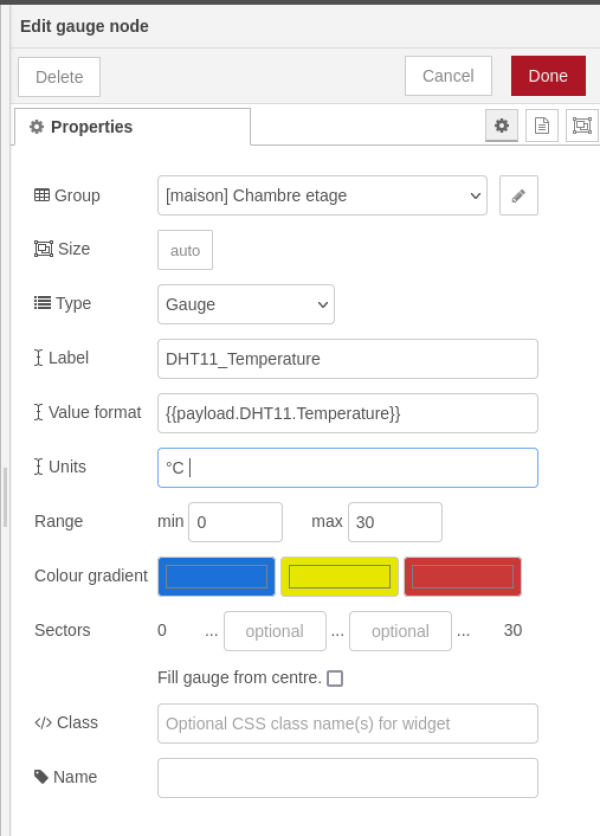

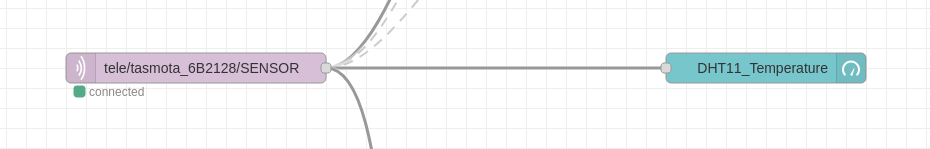

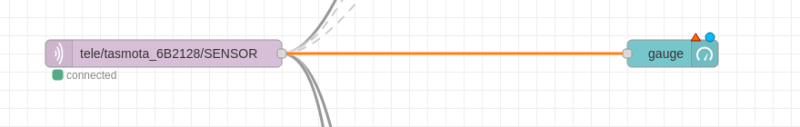

Nous inserons le noeud “Gauge” et le parametrons pour afficher uniquement la temperature. Les parametres sont les mêmes que precedement sauf le champ “Value Format” on l'on insere entre les 2 parentheses {{payload.DHT11.Temperature}} On retrouve ses infos dans la fenetre “Debug” en passant la souris sur Temperature en dessous de DHT11 et on clique sur l'icone qui apparait “Copy Path”. Faire “Done” et “Deploy”

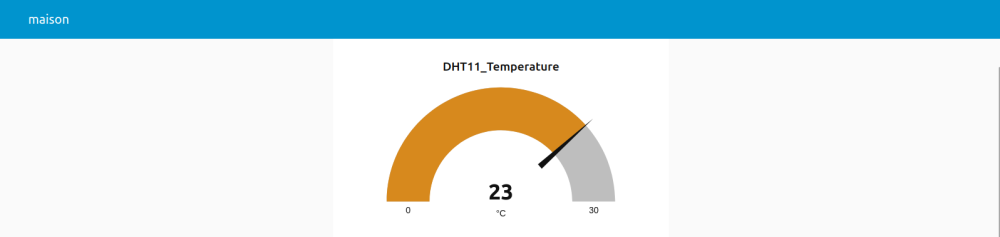

On affiche l'ecran “Dashboard” : castellab.ddnsfree.com:18xx/ui pour voir la gauge
Exercice 3 : afficher la temperature du DHT11 en mode graphique
Indice : C'est la temperature du DHT11 et pas de l'ESP32 dans la Fonction
