Brochage ESP32

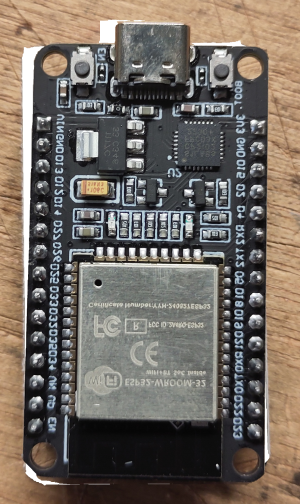

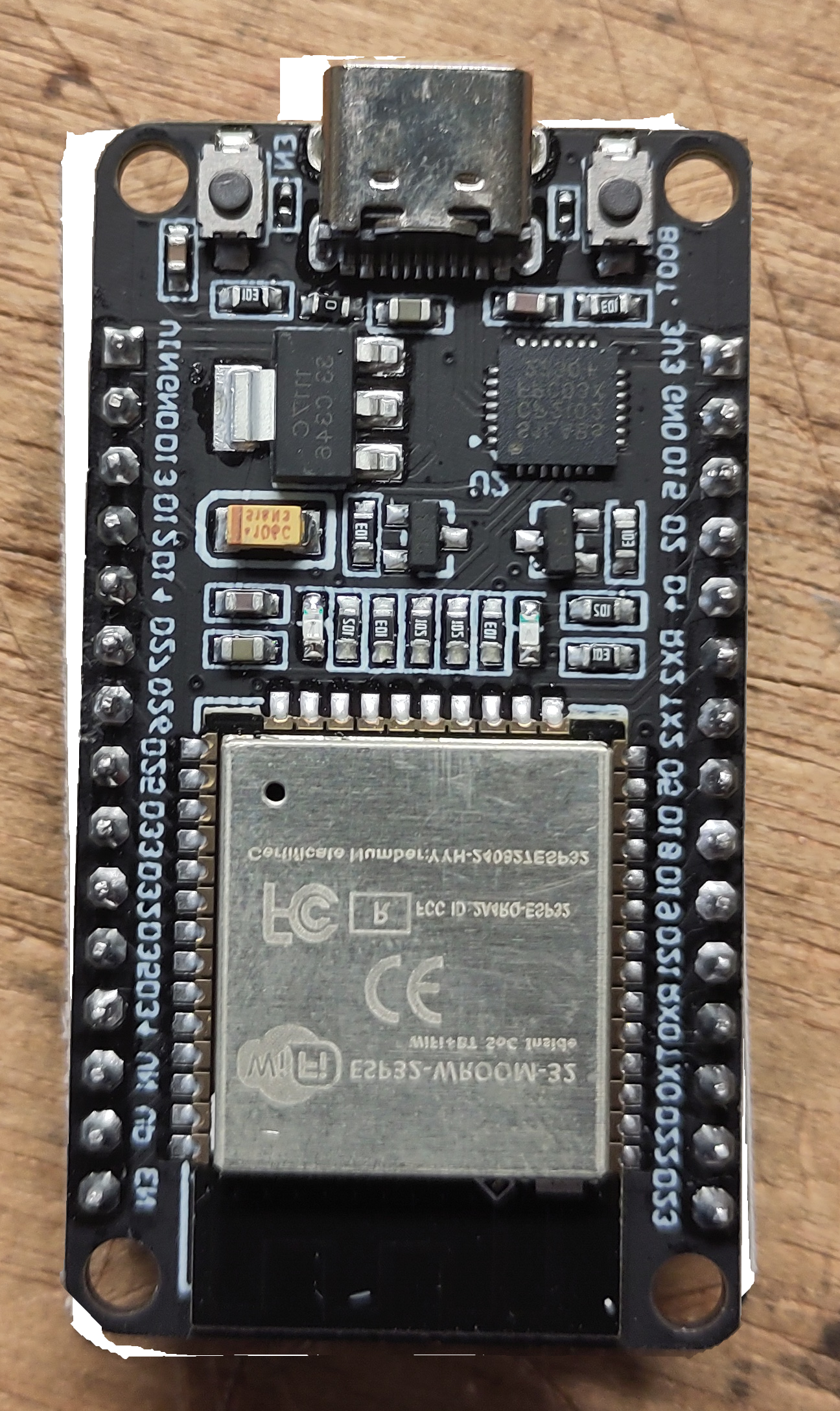

Brochage de dessous
vue de dessous connecteur en haut
| Cote Bouton RST | Coté bouton Boot |
|---|---|
| VIN | 3v3 |
| GND | GND |
| D13 | D15 |
| D12 | D2 |
| D14 | D4 |
| D27 | RX2 |
| D26 | TX2 |
| D25 | D5 |
| D33 | D18 |
| D32 | D19 |
| D35 | D21 |
| D34 | RX0 |
| VN | TX0 |
| UP | D22 |
| EN | D23 |
