A partir d'un PC chez soi ( ou n'importe ou même au Castellab ) connecté à internet ,

• Ouvrir un navigateur web ( Firefox ,Chrome, Edge, Opera, Brave , …)
• Taper dans la barre URL ( pas de recherche !!!) soit 95.37.35.145:1880 , soit Fablab37110.ddns.net:1880 ( si No-ip configuré …)
• On obtient la page web du serveur Node-red du RPI

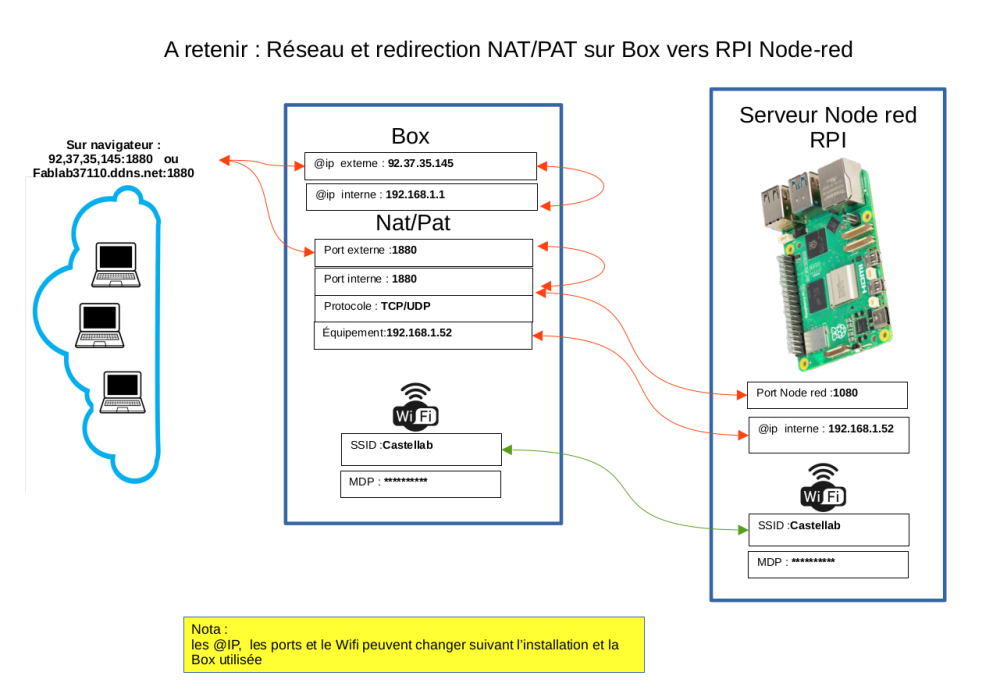

Si l'on tape le nom de domaine “fablab37110.ddns.net:1880” , on passe par le serveur No-ip qui traduit ce nom de domaine en @IP “ 92.37.35.145:1880” ,l'@IP 92.37.35.145 etant l'adresse Ip externe de la box donné par le FAI, 1880 étant le port externe dans la box configuré en redirection NAT/PAT vers le port interne 1880.

Dans la Box , le 92.37.35.145 est redirigé vers @IP interne de la box 192.168.1.1 ,

L'equipement indiqué dans la redirection NAT/PAT de la box est le 192.168.1.52, le RPI ayant l'@IP 192.168.1.52 dans le même reseau que l'@IP interne de la box ,le 1880 Interne NAT/PAT de la box est redirigé vers le 1880 du port du RPI 1880, c'est celui ci ( Le RPI) qui est sollicité pour afficher la page du serveur Node-red sur votre PC distant.

On pourrait avoir sur le même RPI , le serveur MQTT , qui lui à un port implicite de 1883 , il faudrait bien sur une autre regle NAT/PAT sur la Box pour atteindre ce serveur MQTT sur le RPI

ce qui pourrait donner avec une autre regle NAT/PAT :

Sur le serveur Node-Red le MQTT serait =

fablab37110.ddns.net:1883 ou 92.37.35.145:1883
